Описание
Особенности
- Легкая, компактная и очень прочная конструкция
- Очень стабильный фазовый центр (вариации в пределах < 2 мм)
- Низкий коэффициент эллиптичности во всем диапазоне частот
- Ток потребления: 60 мA
- Диапазон питания: +3 … 16 В пост. тока
- Высокая эффективность приема сигналов на низких углах возвышения
Преимущества
- Стабильная производительность для всех полос частот систем GNSS
- Качественный прием сигналов в диапазонах углов возвышения от 0° до 90°
- Высочайшая точность
- Прекрасные характеристики защиты от приема переотраженных сигналов без применения устройств типа Ground Plane
- Стандарты REACH, and RoHS
Технические характеристики
Антенна
Механические характеристики

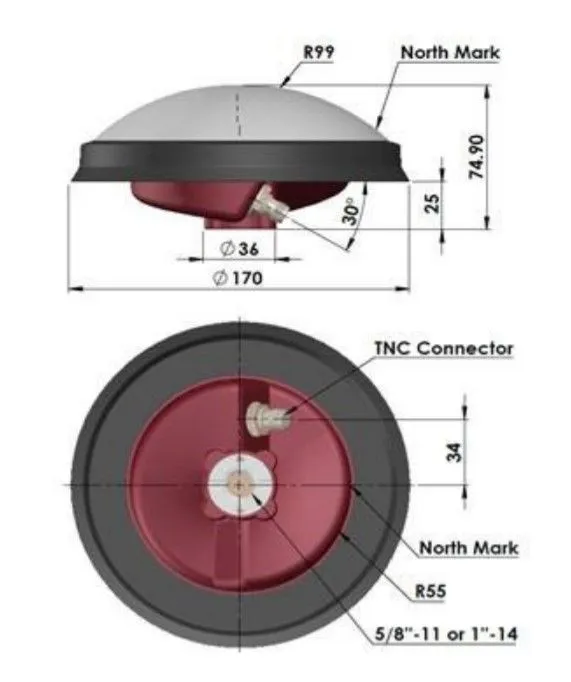

Габариты. . . . . . . . . . . . . . 170 мм (диаметр) х 74.9 мм (высота)
Вес. . . . . . . . . . . . . . . . . . . 500 грамм
Окружающая среда
Диапазон рабочих температур . . -40°C … +85°C
Температура хранения – от 50 ° С до + 95 ° С
Вибрация. . . . . . . . . . . . . . . . . MIL STD 810D
Удар. . . . . . . . . . . . . . . . . . . . по вертикали: 50 G, другие оси: 30 G
Стандарты. . . . . . . . . . . . . . IP67, RoHS, REACH, а также RED стандарт
Другие
МШУ
Полосы частот . . . 1164 – 1300 МГц, 1539 – 1610 МГц
Архитектура . . . . . . . . . . . . . с предварительной фильтрацией
Фильтр сигналов вне диапазона частот:
верхний диапазон:
1430 МГц 60 дБ
>1630 МГц 75 дБ
>1710 МГц >60 дБ
нижний диапазон:
< 800 МГц > 60 дБ
< 900 МГц > 28 дБ
< 1000 МГц > 15 дБ
Усиление . . . . . . . . . . . . . . . . . . . . . 37 дБ минимум
Ток. . . . . . . . . . . . . . . . . . 50 мА
Шумовая фигура . . . . . . . . . . . . . 1.6 типично при 25°C
КСВН . . . . . . . . . . . . . . . . . . . . <1.5:1 типично, 1.8:1 max
Диапазон питания. . . . +3 … 16 В пост. тока
Групповая межчастотная задержка. . . . <10 нс
Ссылка на страницу производителя: Tallysman VSP6037L
